El doble de color, en perfil bajo.

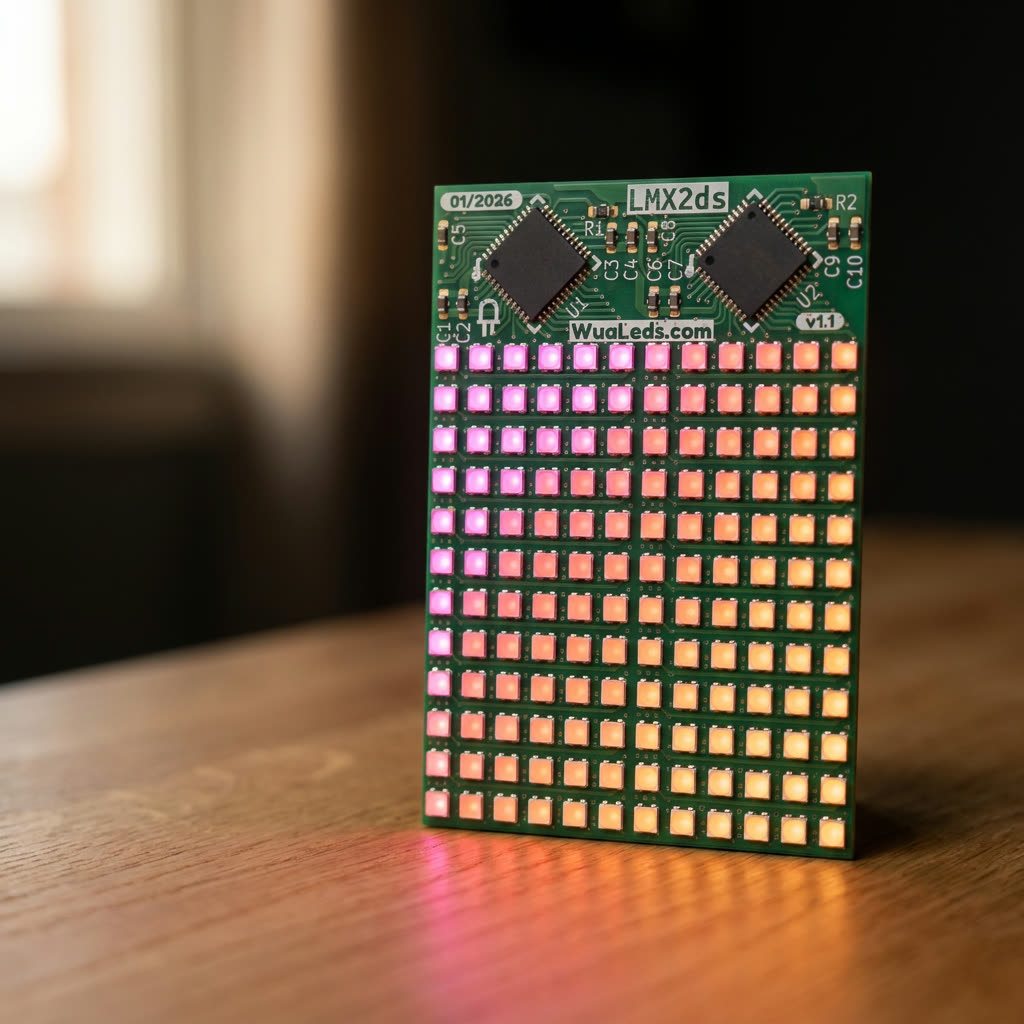

La matriz 12×12 RGB con doble driver AW20216S del LMX2d, en versión SMD: mismos efectos sin parpadeo, más compacta.
En detalle

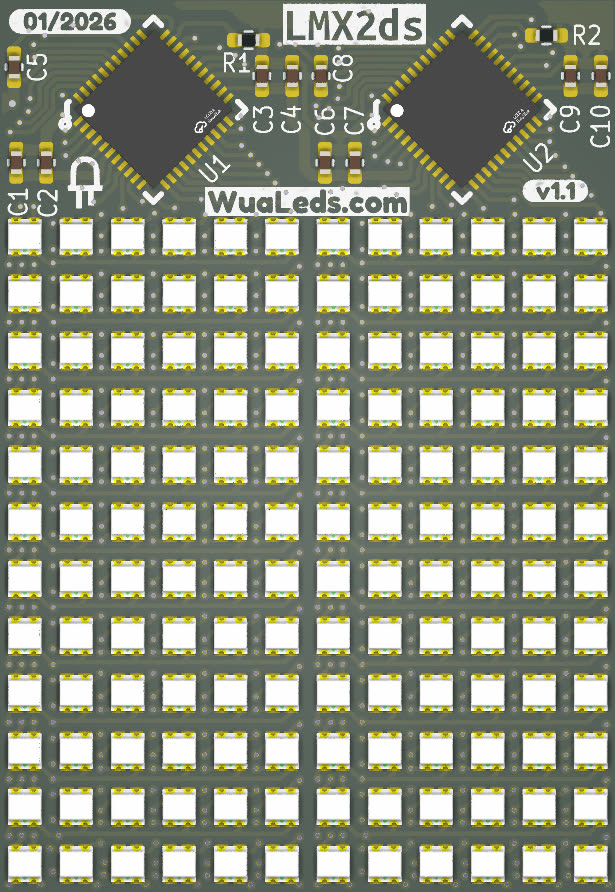

LMX2ds es la versión SMD de nuestra matriz 12×12 RGB: el mismo panel que el LMX2d, con 144 LEDs gobernados por dos drivers AW20216S sobre SPI (uno por cada mitad de 6×12, seleccionados con CS1 y CS2), pero con los pads en montaje superficial en la cara trasera y sin agujeros THT. Obtienes los mismos degradados limpios, atenuación suave y cero parpadeo en cámara, en un lienzo cuadrado con el doble de resolución que el LMX2 y en un formato más compacto (27.6 × 40 mm) de perfil bajo, ideal para integrarlo pegado a una superficie. Comparte la librería WuaDisplay-LMX con toda la familia, así que cambias de panel con un flag de compilación.
Casos de uso
Repositorios
Diseño abierto: PCB, librería y firmware en GitHub.
Galería
Pinout
A qué corresponde cada pin de la placa.

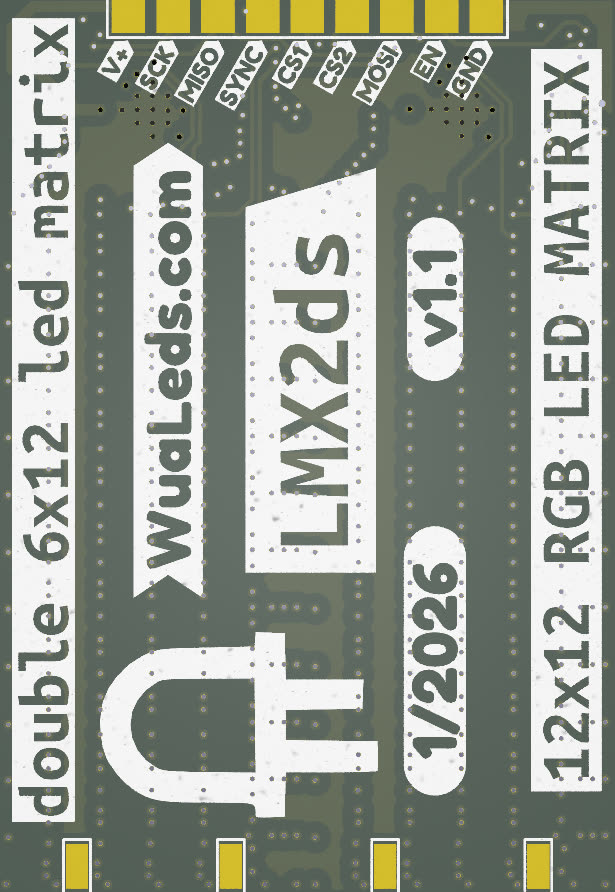

Pads SMD en la cara trasera, en una sola fila (izquierda → derecha). CS1 controla la primera mitad 6×12 y CS2 la segunda.
- V+ Alimentación (5 V)
- SCK SCK / Reloj (SPI)
- MISO MISO (SPI)
- SYNC SYNC (sincronización)
- CS1 Chip Select (SPI) — primera matriz 6×12
- CS2 Chip Select (SPI) — segunda matriz 6×12
- MOSI MOSI (SPI)
- EN Enable
- GND GND (tierra)
- Artistas de pixel art que quieren un lienzo cuadrado con más resolución.
- Proyectos de iconos, efectos, lámparas y arte generativo.
- Makers e integradores que necesitan montaje superficial y perfil bajo.
Cuando 6×12 se te queda corto
- Con 6 píxeles de ancho el texto y los iconos quedan apretados.
- Encadenar dos paneles suma cables, soldaduras y puntos de falla.
- A veces los headers THT estorban: quieres algo que quede pegado a la superficie.
La solución LMX2ds
- Formato cuadrado 12×12 (144 píxeles) en una sola placa: el doble de resolución que el LMX2.
- Dos drivers AW20216S de corriente constante, uno por mitad (CS1 / CS2): brillo estable y cero parpadeo.
- Pads SMD en la cara trasera, sin agujeros THT: mismo panel 12×12, más compacto (27.6 × 40 mm) y de perfil bajo.
Lo que lo hace especial
Doble driver, brillo sin parpadeo
Dos drivers AW20216S por corriente constante gobiernan los 144 LEDs: degradados limpios y atenuación fina en todo el panel, sin parpadeo en cámara.
Lienzo cuadrado 12×12
Como dos LMX2 en una sola placa: el doble de resolución para iconos, pixel art y texto más legible en un formato cuadrado.
Montaje SMD, perfil bajo
Mismo panel 12×12 que el LMX2d pero con pads SMD en la cara trasera, sin agujeros THT: más compacto (27.6 × 40 mm) y listo para integrarse pegado a la superficie.
¿Lo quieres para tu proyecto?
Cuéntanos qué quieres construir y te ayudamos a elegir y cotizar.
