El doble de color, en un cuadrado.
Matriz 12×12 RGB con doble driver AW20216S: 144 píxeles de corriente constante, pines THT para protoboard.
En detalle
LMX2d es nuestra matriz 12×12 RGB: como dos LMX2 fundidos en una sola placa, con 144 LEDs gobernados por dos drivers AW20216S sobre SPI (uno por cada mitad de 6×12, seleccionados con CS1 y CS2). Obtienes los mismos degradados limpios, atenuación suave y cero parpadeo en cámara del LMX2, pero en un lienzo cuadrado con el doble de resolución, ideal para iconos, pixel art y texto más legible. Trae una tira de pines THT pensada para protoboard, así que prototipas sin soldar, y comparte la librería WuaDisplay-LMX con toda la familia: cambias de panel con un flag de compilación.
Casos de uso
Repositorios
Diseño abierto: PCB, librería y firmware en GitHub.
Galería
Pinout
A qué corresponde cada pin de la placa.

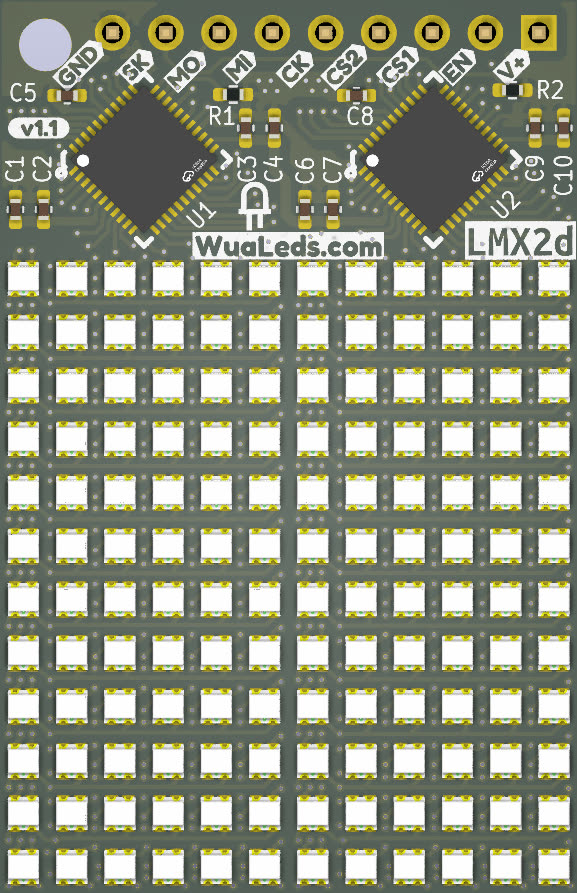

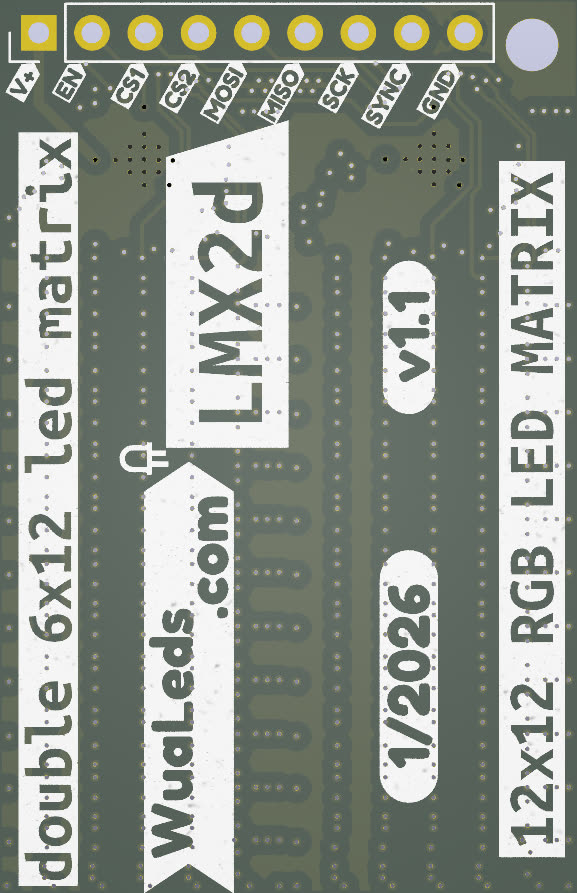

Tira de pines THT en la cara frontal (izquierda → derecha). CS1 controla la primera mitad 6×12 y CS2 la segunda.
- GND GND (tierra)
- SK SYNC (sincronización)
- MO MOSI (SPI)
- MI MISO (SPI)
- CK SCK / Reloj (SPI)
- CS2 Chip Select (SPI) — segunda matriz 6×12
- CS1 Chip Select (SPI) — primera matriz 6×12
- EN Enable
- V+ Alimentación (5 V)
- Artistas de pixel art que quieren un lienzo cuadrado con más resolución.
- Proyectos de iconos, efectos, lámparas y arte generativo.
- Makers que prototipan en protoboard y quieren un panel RGB de calidad por SPI.
Cuando 6×12 se te queda corto
- Con 6 píxeles de ancho el texto y los iconos quedan apretados.
- Encadenar dos paneles suma cables, soldaduras y puntos de falla.
- Los LEDs direccionables baratos parpadean en cámara y atenúan con saltos.
La solución LMX2d
- Formato cuadrado 12×12 (144 píxeles) en una sola placa: el doble de resolución que el LMX2.
- Dos drivers AW20216S de corriente constante, uno por mitad (CS1 / CS2): brillo estable y cero parpadeo.
- Pines THT amigables con protoboard: lo pinchas y prototipas sin soldar, con la librería WuaDisplay-LMX.
Lo que lo hace especial
Doble driver, brillo sin parpadeo
Dos drivers AW20216S por corriente constante gobiernan los 144 LEDs: degradados limpios y atenuación fina en todo el panel, sin parpadeo en cámara.
Lienzo cuadrado 12×12
Como dos LMX2 en una sola placa: el doble de resolución para iconos, pixel art y texto más legible en un formato cuadrado.
Amigable con protoboard
Pines THT en una tira: lo pinchas en una protoboard y prototipas sin soldar. Misma librería WuaDisplay-LMX que el resto de la familia.
